Réamhrá táirge
Glacann CHM-A4-4(4), leathánaithe méid gearrtha A4 agus líne táirgeachta pacáistithe an scian rothlacha cúpla is úire sioncrónaithe leathánra Teicneolaíochtaí leathánaithe.Is féidir leis an luas gearrtha táirgeachta a bhaint amach 280m/min.Is féidir le haschur an ream 30 ruaim in aghaidh an nóiméid a bhaint amach.
Gnéithe
Cumas táirgthe 1.High:
Sroicheann an t-uasluas cobhsaí reatha ó 27 ream in aghaidh an nóiméid, timpeall 13-18 tonna in aghaidh an lae (8 uair an chloig).
01
2. Ardchéim uathoibrithe:
Ó rolla páipéir go reams, ní gá aon oibríocht láimhe.
02
3.Beachtais ghearradh ard:
Sroicheann cruinneas bileoga páipéir tar éis gearrtha ± 0.1mm
03
4.Cáilíocht pacáistithe:
Glacann meaisín pacáistithe uathoibríoch córas gluing branda idirnáisiúnta. Tá caighdeán an-ard ag reams pacáilte.
04
Scáileán tadhaill 5.Large size:
Tá sé éasca a rialú agus paraiméadar a shocrú sa scáileán tadhaill ag an gcóras Chliste PLC.
05
Paraiméadar CHM-A4-4(4).
|
Leithead Pháipéir |
: |
Ollleithead 850mm, leithead glan 840mm |
|
Uimhreacha a ghearradh |
: |
4 ghearradh-A4 210mm (leithead) |
|
Trastomhas rolla páipéir |
: |
Uas.Ф1500mm. Íosmhéid.Ф600mm |
|
Trastomhas croí páipéir |
: |
3"(76.2mm) nó 6"(152.4mm) nó de réir éileamh na gcliant |
|
Pacáil Páipéar grád |
: |
Cóippháipéar -grád ard; Páipéar oifige de ghrád ard-; Páipéar Adhmad Saor in Aisce Ardghrád etc. |
|
Meáchan páipéir |
: |
60-100g/m² |
|
Fad bileog |
: |
297mm (dearadh go speisialta do pháipéar A4, is é 297mm an fad gearrtha) |
|
Méid ream |
: |
500 bileog Uasmhéid. Airde: 45-55mm |
|
Luas táirgeachta |
: |
Uasmhéid 0-250m/nóim (ag brath ar chaighdeán páipéir éagsúla) |
|
uas. Líon gearrtha |
: |
841/nóim |
|
Aschur an ream |
: |
27 ream/nóiméad |
|
Ualach gearrtha |
: |
400g/m² (4×100g/m²) |
|
Cruinneas gearrtha |
: |
±0.2mm |
|
Coinníoll gearrtha |
: |
Gan aon athrú ar an luas, gan aon bhriseadh, gearr an páipéar ar fad ag aon am amháin agus is gá an páipéar incháilithe. |
|
Príomhsholáthar cumhachta |
: |
3*380V /50HZ |
|
Voltas |
: |
220V AC / 24V DC |
|
Cumhacht |
: |
32KW |
|
Tomhaltas aeir |
: |
300NL/nóim |
|
Brú aeir |
: |
6 barra |
|
Gearradh imeall |
: |
2 × 10mm |
|
Caighdeán sábháilteachta |
: |
Dearadh de réir chaighdeán sábháilteachta na Síne |
Mionsonraí páirteanna gearrtha

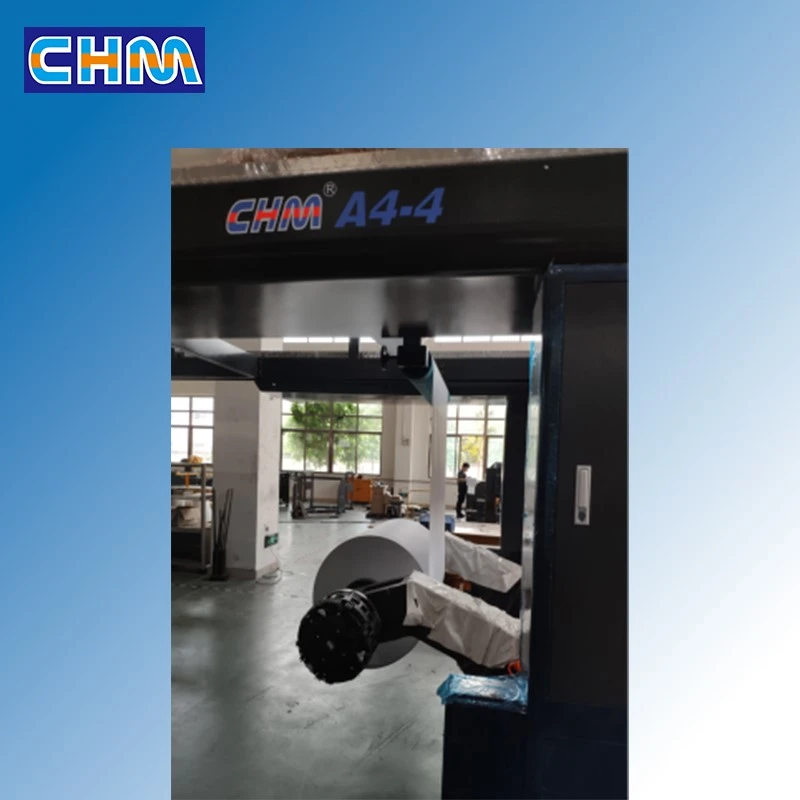

1. Seastán Unwind (2Socraíonn=4Rollaí)
(cuir san áireamh 2 shraith iarnróid agus tralaí)
A-1 Cineál: CHM-A4-4
|
1) Cineál Meaisín |
: |
2 rolla luchtaithe seastán unwind * 2 shraith móide (córas piocadh urláir gan seafta agus hiodrálacha) |
|
2) Trastomhas an rolla páipéir |
: |
uas. Ф1500mm |
|
3) Leithead an rolla páipéir |
: |
uas. 850mm |
|
4) Ábhar raca páipéir |
: |
Cruach |
|
5) Gléas clutch |
: |
Aeroibrithe Coscánaithe agus rialú |
|
6) Coigeartú lámh gearrthóg |
Coigeartú láimhe de réir brú ola |
|
|
7) Croílár páipéir éilitheach |
3"(76.2mm) nó 6"(152.4mm) nó de réir riachtanas an chliaint |
2. Córas rialaithe teannas uathoibríoch
Cineál A-2: Córas rialaithe teannas uathoibríoch
|
1) Nuair a bheidh an páipéar trí inductor, go huathoibríoch aiseolas chuig an Córas rialaithe PLC chun ualach coscáin a mhéadú, a mhéadú nó a laghdú teannas a rialaíonn an teannas páipéir go huathoibríoch. |

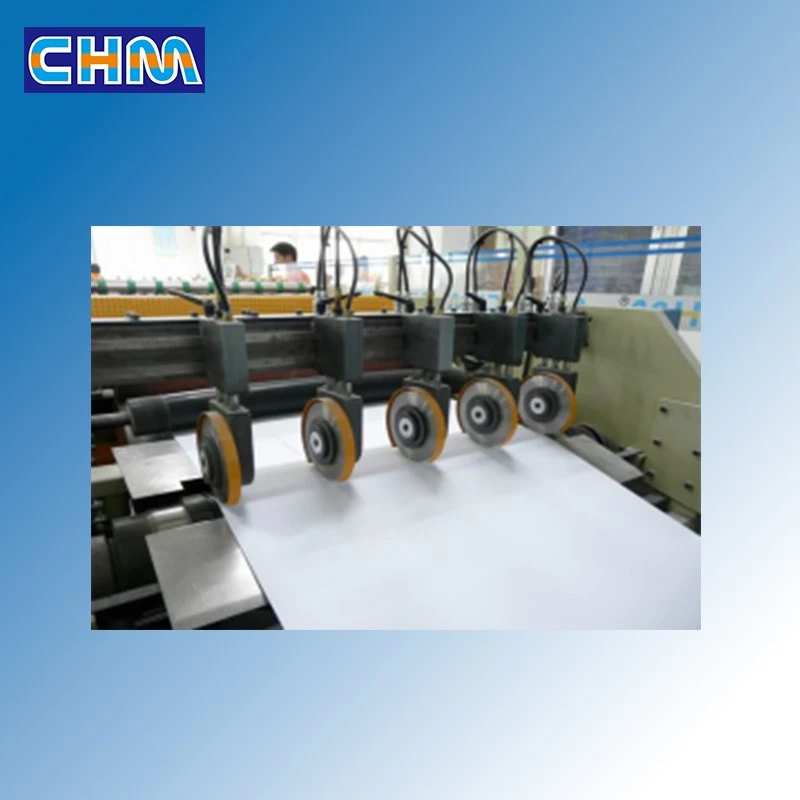

3 Córas scian gearrtha ard-chruinneas
Cineál A-3: Córas scian gearrtha ardchruinneas
|
1) Tá sceana uachtaracha agus íochtaracha rothlacha agus is é an cruinneas gearrtha an-chruinneas. |
|
2) Gléas frith-Cuir sraith amháin barra cearnach agus cruach san áireamh rotha. Nuair a bheidh an páipéar cuar trí aonad imeall páipéir is féidir coigeartaigh an cearnóg páipéir agus lig sé cothrom. |
|
3) Leagann 5 sceana slitting Tóg scian slitting uachtair ag brú aeir agus earrach. Scian níos ísle nascadh le tiomáint iompróidh agus bogadh leis an earrach. Déantar an scian bhabhta uachtarach agus íochtair ag SKH. An scian slitting níos ísle agus tiomáint le criosanna i-chéim. Is é an scian slitting níos ísle ná 5 ghrúpa, tá dhá chiumhais scian ag gach grúpa. |
|
Roth uachtarach |
: |
Ф200*1100mm (clúdaithe le rubair) |
|
Roth íochtair |
: |
Ф400*1100mm (frith-sleamhnú) |
|
4) Grúpa scian gearrtha |
||
|
Scian gearrtha uachtarach |
: |
2 ríomhaire 1100mm |
|
Scian gearrtha níos ísle |
: |
2 ríomhaire 1100mm |
|
5) Grúpa tiomána (Tiomáint iompróidh agus crios ardchruinneas) |
||
CHM-Sonraí Meaisín Fillte A4B
|
Leithead Pháipéir |
: |
Leithead comhlán: 310mm; leithead glan: 297mm |
|
Pacáil ream ard |
: |
Uasmhéid 55mm; 45mm ar a laghad |
|
Dia rolla pacála |
: |
Uas.1000 mm; Min.200mm |
|
Leithead rolla pacála |
: |
560mm |
|
Meáchan bileoga pacála |
: |
70-100g/m² |
|
Grád bileoga pacála |
: |
ard{0}}cóippháipéar de ghrád ard,-páipéar oifige de ghrád ard,-páipéar fritháirimh de ghrád ard srl. |
|
Luas dearadh |
: |
Uasmhéid 50 reams / nóim |
|
Luas Oibríochta |
: |
34 reams/nóiméad ar a mhéad |
|
Coinníoll pacála |
: |
gan aon athruithe luais, gan aon sosanna, gearrtha an páipéar ar fad ag aon am amháin agus páipéar pacála cáilithe. |
|
Ag tiomáint |
: |
AC Servo Tiomána |
|
Príomhsholáthar cumhachta |
: |
3*380V /50HZ(nó mar is gá) |
|
Voltas |
: |
220V AC / 24V DC (nó mar is gá) |
|
Cumhacht |
: |
18KW |
|
Tomhaltas aeir a chomhbhrú |
: |
250NL/nóim |
|
Brú aeir |
: |
6bar |
